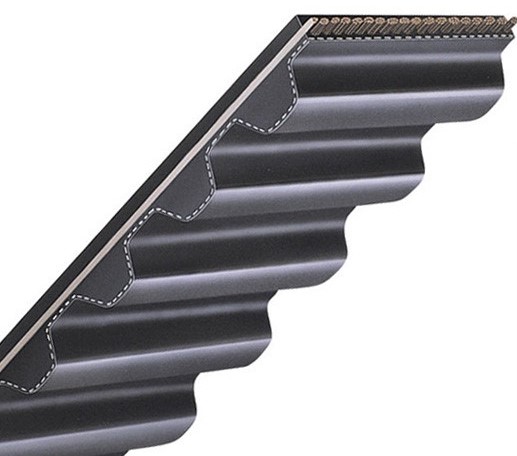

CLASSIC TIMING BELT
PDF 다운로드
특징
- RUBBER TIMING BELT
- 체인이나 기어의 문제점을 보완한 동기(同期)전동 Belt입니다.
특히, 작은 Pitch의 Belt는 정밀기기·정보기기에 적합합니다.
- 경량으로 얇고 굴곡성이 뛰어남으로 간편한 설계가 가능합니다.
- 고효율로서 고속전동이 가능합니다.
- 체인, 기어에 비해 저소음입니다.
- 비용을 절감하고 유지보수에 용이합니다.
- 표준벨트는 -30℃∼ +90℃의 범위에서 사용할 수 있으며 전도성을 지닙니다.
(전기저항값：6ＭΩ이하)
- URETHAN TIMING BELT
- Poly Urethane 특유의 투명한 컬러가 기계에 비쳐져
깨끗한 작업환경을 만듭니다.
- 정밀도가 요구되어지는 경부하 전동에 적합합니다.
- 외관이 투명하고 접착물의 오물이 없으므로 종이 반송 벨트에 적합합니다.
- 유연성이 풍부하고 소풀리경에 잘 맞는 부드러운 구동이 가능하며 조용한 운전이 가능합니다.
- 특수형태 Belt의 Order제조도 가능합니다.
종류
| (D)MXL | T80 | (D)XL | (D)L | (D)H | XH | XXH | (D)T5 | (D)T10 | |
|---|---|---|---|---|---|---|---|---|---|
| Pitch(mm) | 2.032 | 2.032 | 5.08 | 9.525 | 12.7 | 22.225 | 31.75 | 5 | 10 |
| 재질 | GB | U | GB, U | G, U | G | G | G | U | U |
| 최소풀리경(mm) | 6 | 6 | 16 | 36 | 57 | 127 | 182 | 19 | 45 |
| 최대전동동력(kw) | 0.2 | 0.2 | 0.75 | 3.7 | 37 | 75 | 150 | 0.75 | 3.7 |
※ GB : 베어백 사양 고무 Timing Belt / G : 고무 Timing Belt / U : 우레탄 Timing Belt

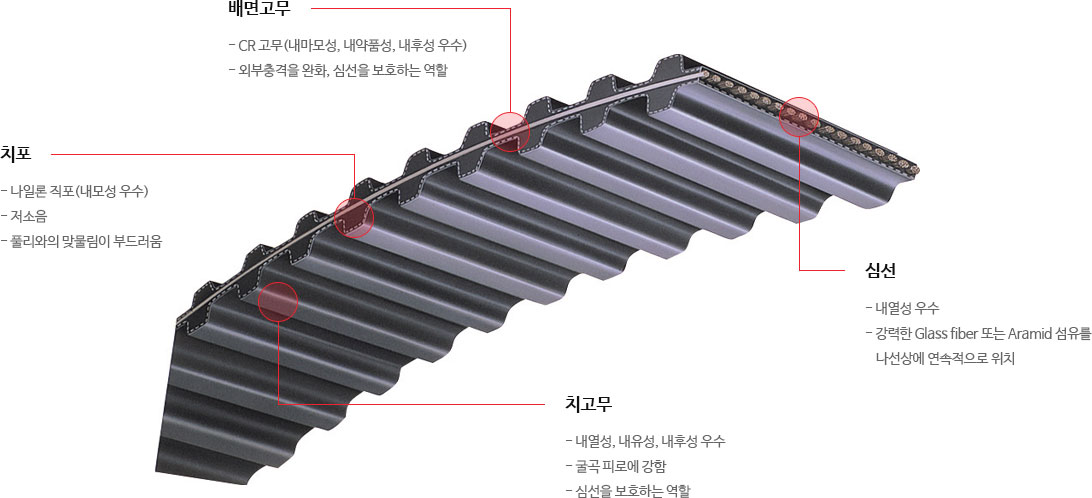

구조

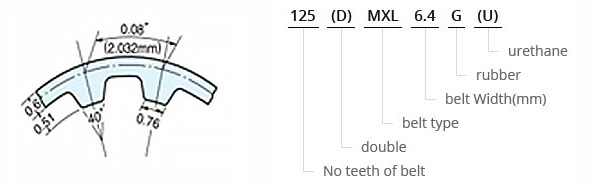

사이즈 조건표(예시)
※ 주 수입처 : MITSUBOSHI 규격에 준함. (XL/L/H/XH/XXH는 INCH 표시함)
