특징
Computer ∙ OA 기기 등의 고정실도 부드러운 회전이 요구되는
용도에 적합한 Belt입니다.
둥근치형의 장점을 최대로 발휘합니다.
- 벨트가 부드럽고, 소Pulley경에 사용 가능합니다.
- 저축하중(低軸荷重)으로 사용 가능합니다.
- 치합이 부드러워 조용한 운전이 가능합니다.
- 소형의 벨트로 높은 Torque 전동이 가능합니다.
종류
| S1.5M | S2M | (D)S3M | (D)S5M | (D)S8M | (D)S14M | |
|---|---|---|---|---|---|---|
| Pitch(mm) | 1.5 | 2 | 3 | 5 | 8 | 14 |
| 재질 | GB | GB, U | GB, U | GB | G | G |
| 최소풀리경(mm) | 6.68 | 8.91 | 13.37 | 22.28 | 56.02 | 151.52 |
| 최대전동동력(kw) | 14 | 14 | 14 | 14 | 22 | 34 |
| 경도 | CR 고무 경도 88도 | |||||
| 범포 | 나일론범포 | |||||
| 심선 | glass 심선 | |||||
※ GB : 베어백 사양 고무 Timing Belt / G : 고무 Timing Belt / U : 우레탄 Timing Belt

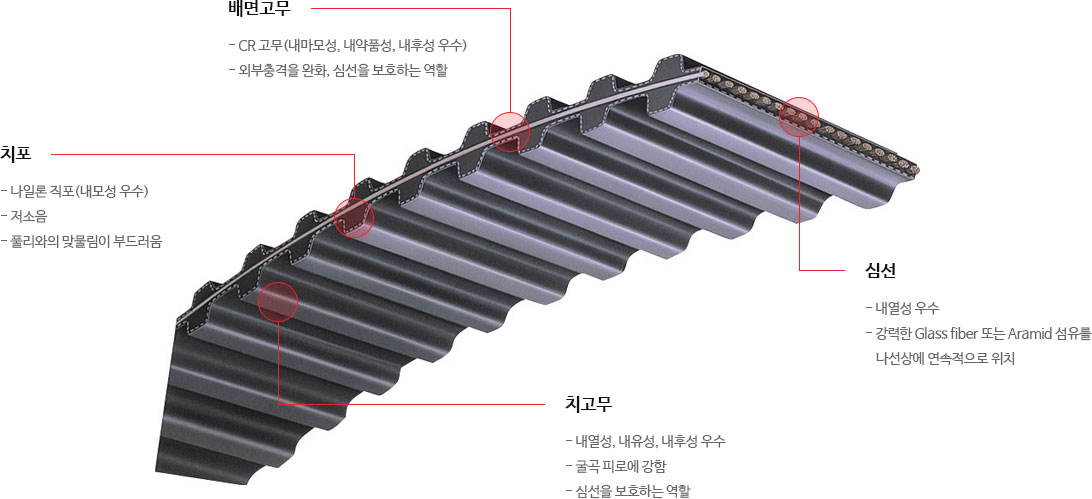

구조

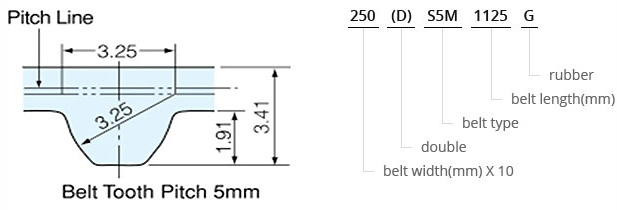

사이즈 조건표(예시)
※ 주 수입처 : MITSUBOSHI 규격에 준함.
